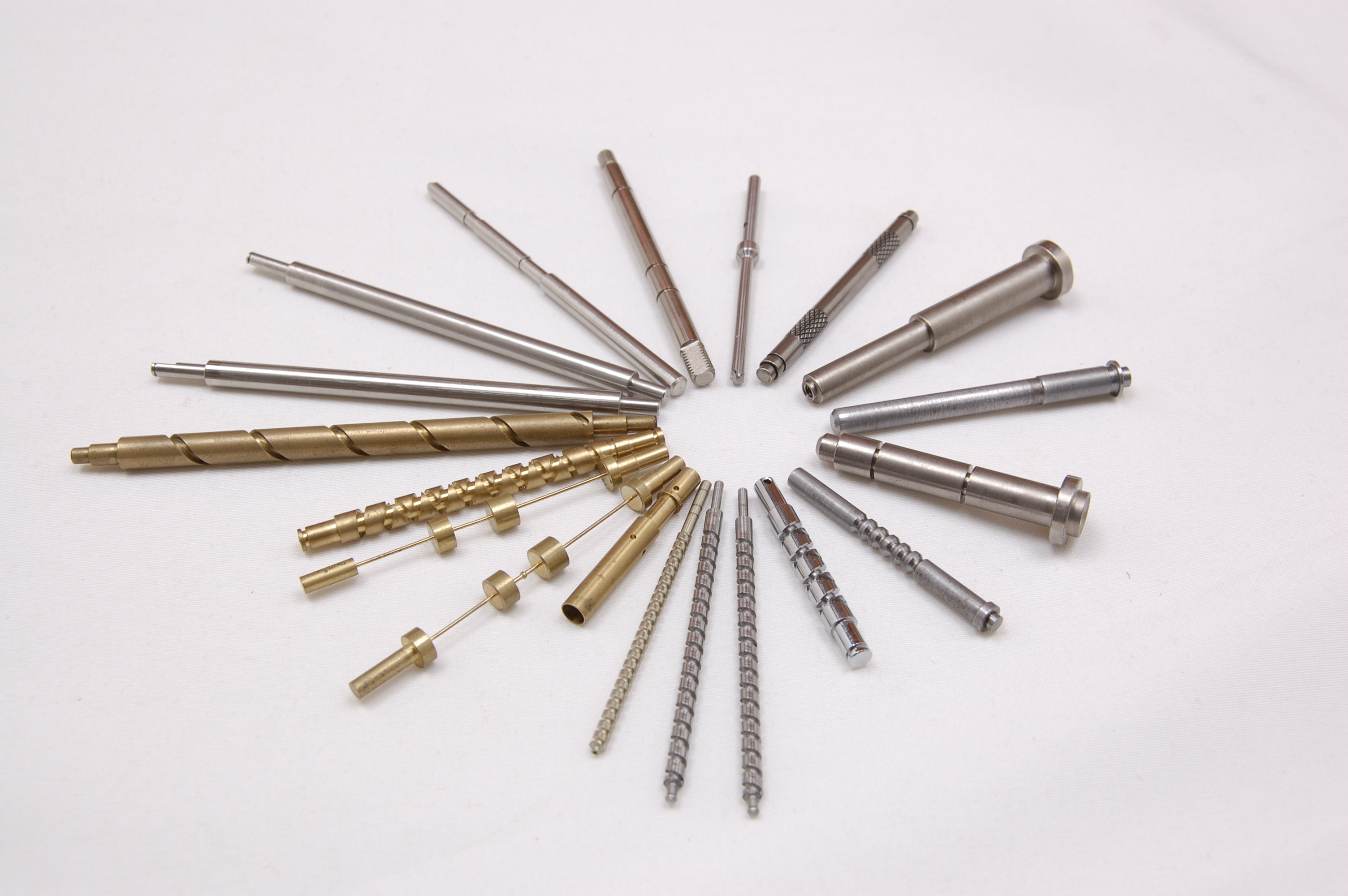

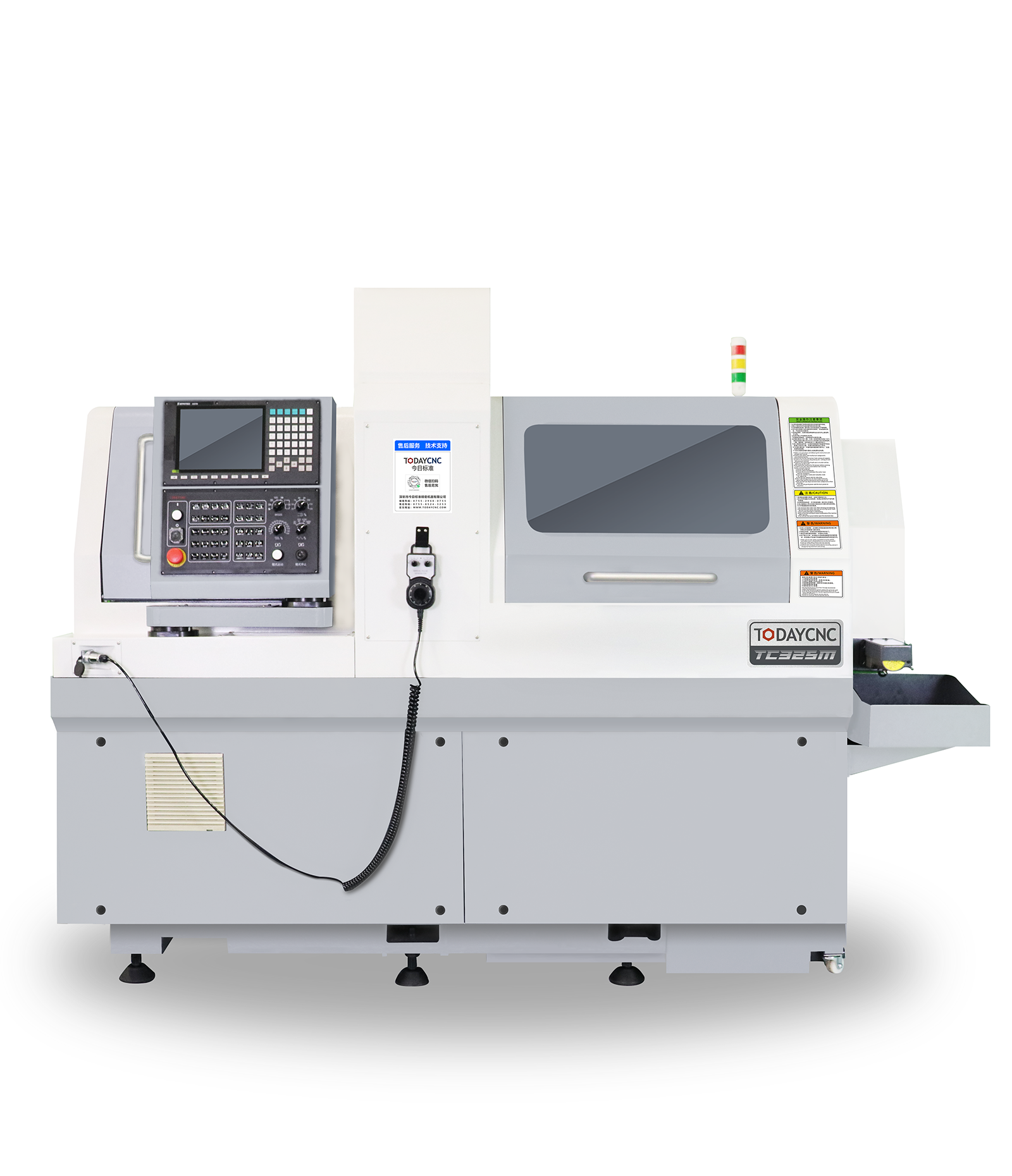

各轴配用进口高精密直线导轨、滚珠丝杆及精密轴承。采用同步导套结构,实现高速、高精度加工。【M】选用机械主轴
1、有导套与无导套灵活切换,满足不同加工工艺要求。
2、关键部件含气密封结构,防油防渣,提高使用寿命及稳定性。
3、选用大扭矩电机,高刚性大强度各轴滑台及刀具安装座,满足大切削量,加工效率高。
4、高扩展性,刀具数量配置根据工艺搭配,性价比高。
5、可配备多支ER20大刀具,提升加工范围.

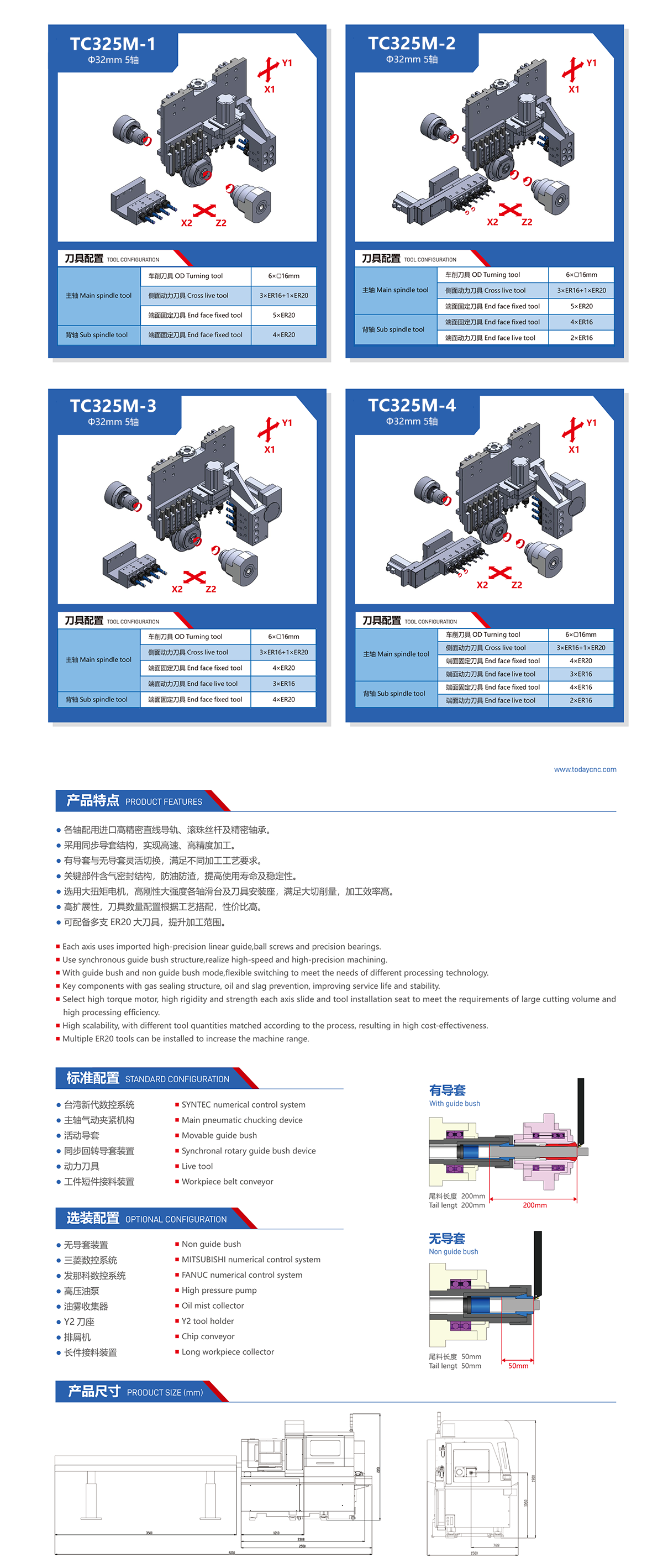

序号 |
名称 |
型号或规格 |
|
主要参数: |
|
||
1 |
标准NC控制系统 |
台湾新代 |
|
2 |
最大加工直径(D) |
Φ32 |
|
3 |
最大加工长度(1次装夹Maximum machining) |
310mm |
|
4 |
主轴贯通孔直径 |
Φ32.6 |
|
5 |
主轴旋转速度 |
60~6000rpm |
|
6 |
旋转刀具最大刀具直径 |
Φ13 |
|
7 |
旋转刀具最大转速 |
5500rpm |
|
8 |
背轴最大夹头直径 |
Φ32 |
|
9 |
背轴端面最大钻孔直径 |
Φ13 |
|
10 |
背轴旋转速度 |
60~6000rpm |
|
刀具安装数量 |
|
||
11 |
排刀车削刀具 |
6把 |
|
12 |
旋转刀具 |
4*ER16(3*ER16+1*ER20) |
|
13 |
背主轴钻孔刀具 |
4把 |
|
刀具尺寸 |
|
||
14 |
刀具(车刀) |
16*16 |
|
夹头、导套(定制) |
|
||
15 |
侧面旋转刀具夹头 |
3支ER16*1支ER20 |
|
16 |
钻孔套筒夹头 |
ER20 |
|
快速进给速度 |
|
||
17 |
X |
18m/min |
|
18 |
Y |
24m/min |
|
19 |
Z |
24m/min |
|
20 |
X2 |
24m/min |
|
21 |
Z2 |
24m/min |
|
电机 |
|
||
22 |
主轴电机 |
4.4KW |
|
23 |
旋转刀具用电机 |
0.75KW |
|
24 |
背轴电机 |
2.9KW |
|
25 |
轴电机 |
0.75KW |
|
26 |
电源容量The power capacity |
16KVA |
|
27 |
气压装置 所需气压 |
≥0.6MPa |
|
28 |
机台重量 |
3700Kg |
|
29 |
外形尺寸(长X宽X高) |
2400X1400X1800(mm) |
|
主要标准附件 |
|
||
30 |
集中润滑装置 |
/ |
|
31 |
动力刀具 |
3支ER16+1支ER20+端面3支ER16 |
|
32 |
照明灯 |
24V |
|
33 |
电柜风冷系统 |
/ |
|
34 |
自动短件+长件接料器 |
/ |
|
|
|||
35 |
同步旋转导套装置 |
/ |
|
